O elevador de vidro, também conhecido como mecanismo de elevação de vidro, regulador do vidro ou simplesmente "mecanismo da janela", é o conjunto de componentes responsável por subir e descer os vidros das portas de um veículo. Este sistema transforma o movimento rotativo do motor elétrico ou o movimento manual da manivela num movimento linear vertical do vidro.
Como Funciona e Onde se Localiza?
O elevador de vidro está instalado no interior da porta do veículo, entre a chapa exterior e o painel de forro interior. Existem dois tipos principais de mecanismos:

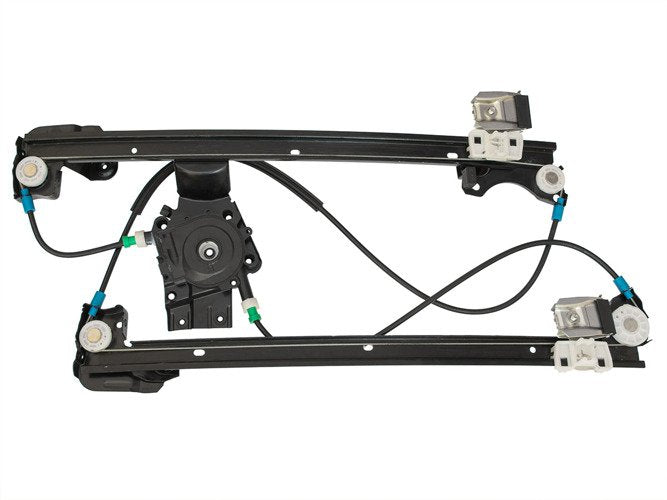

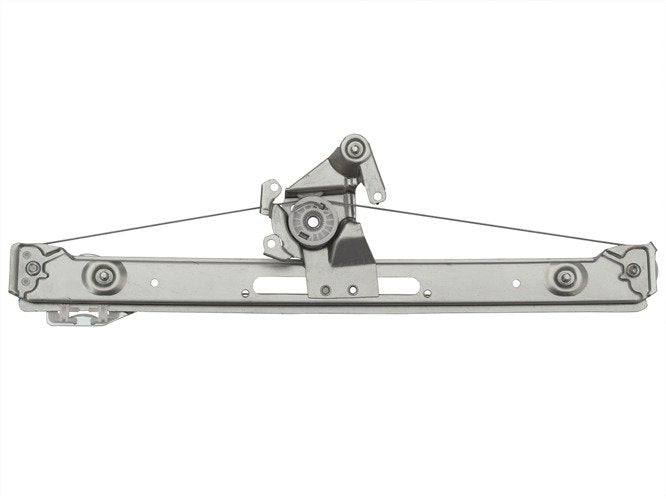

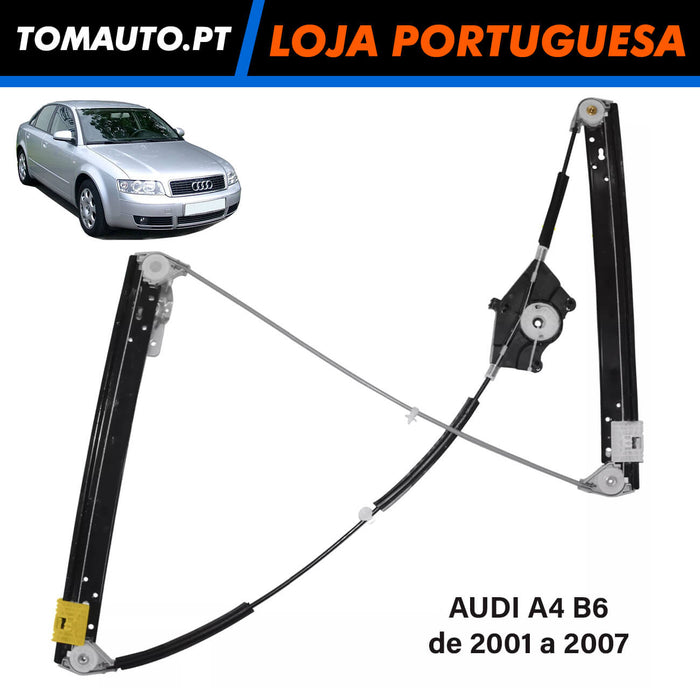

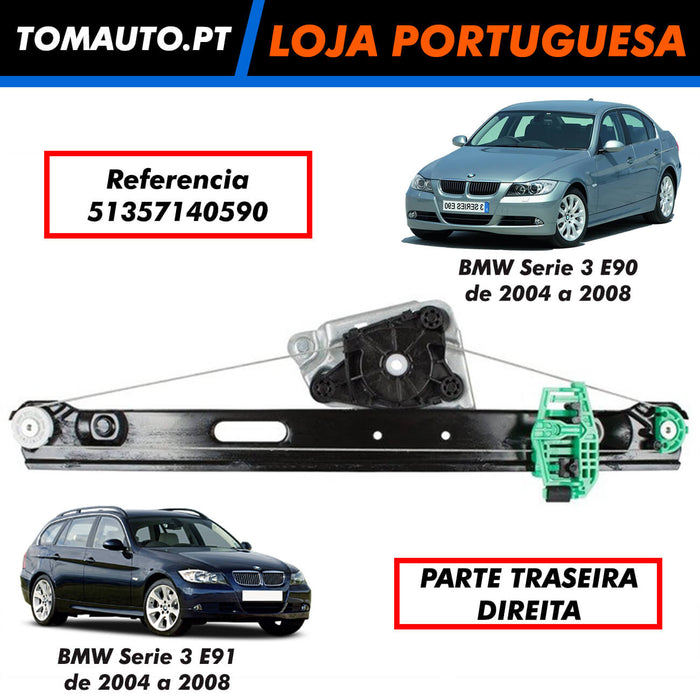

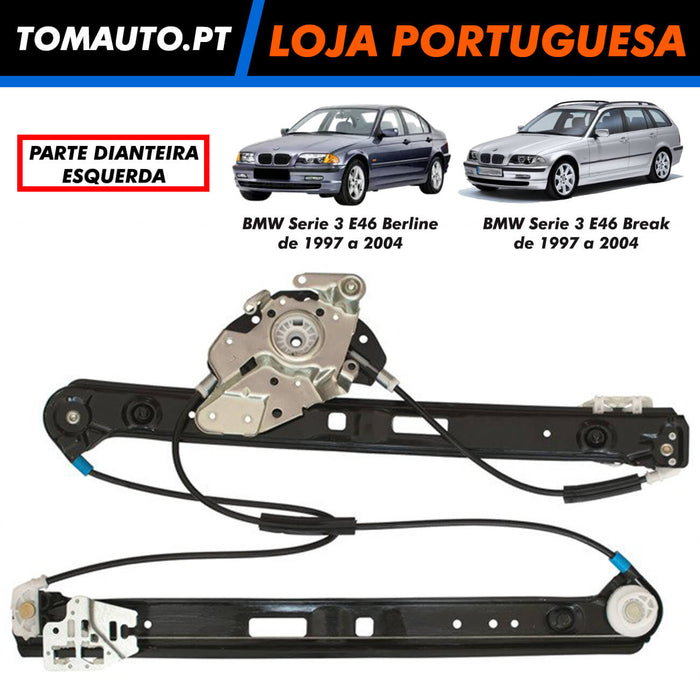

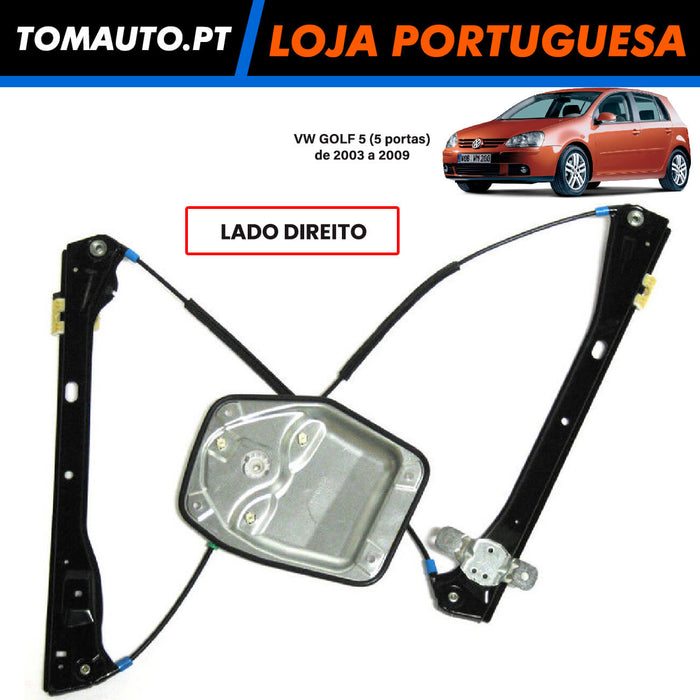

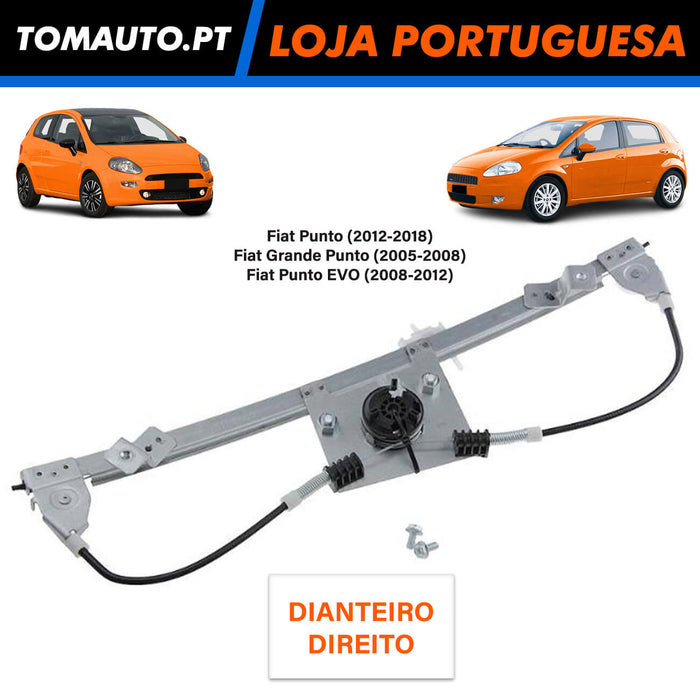

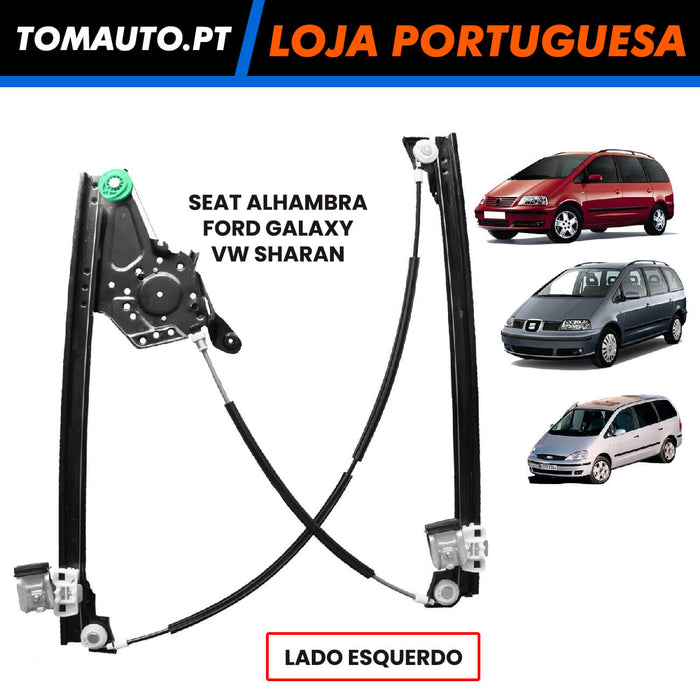

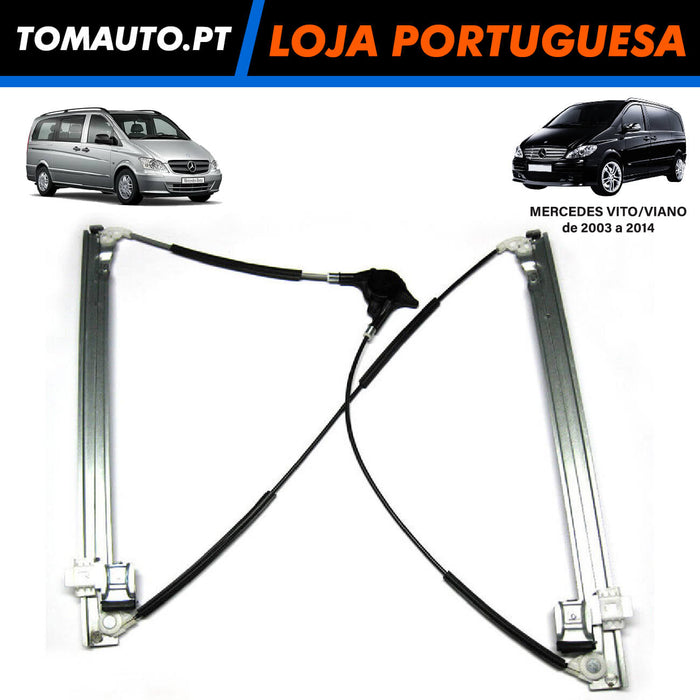

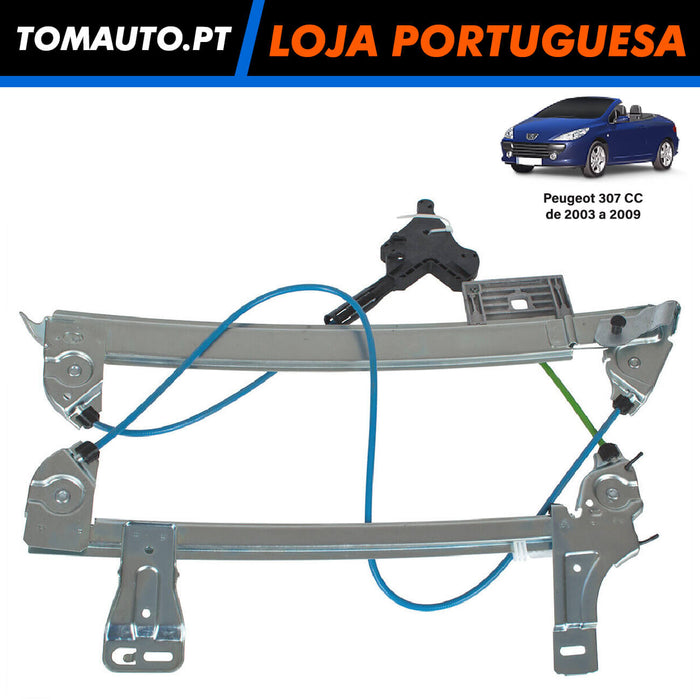

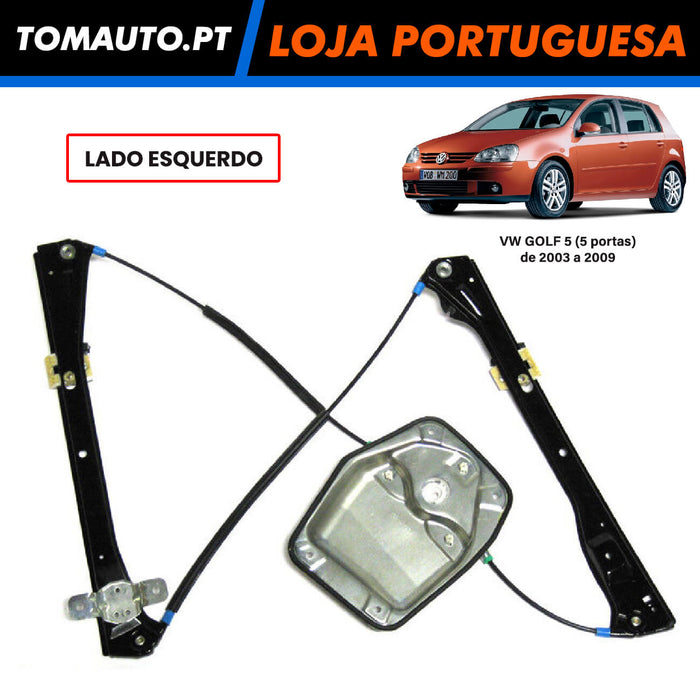

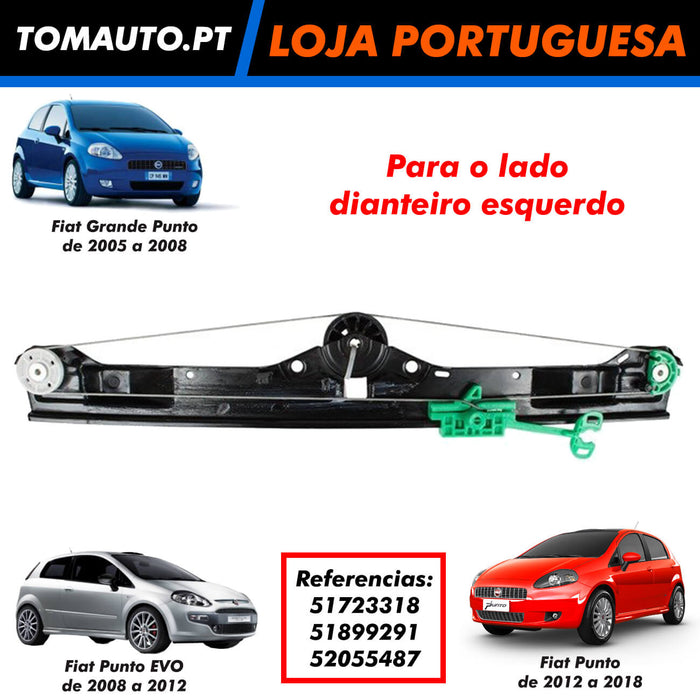

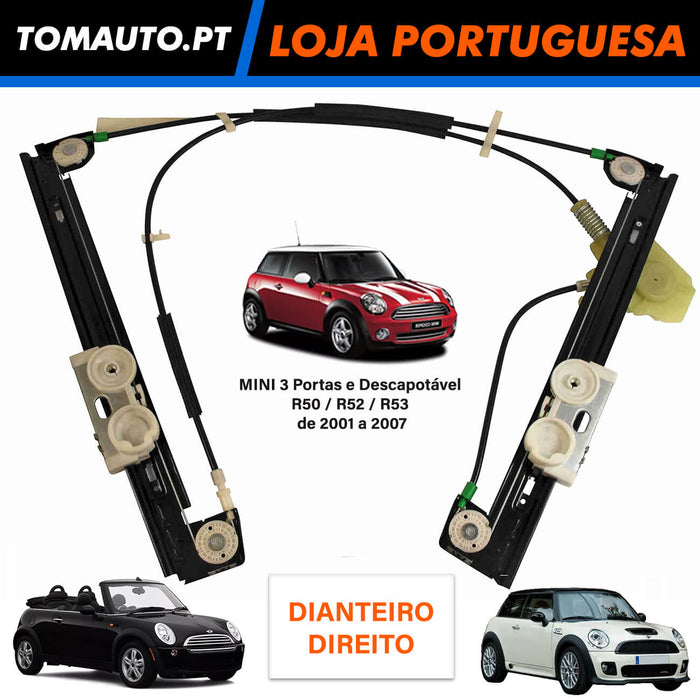

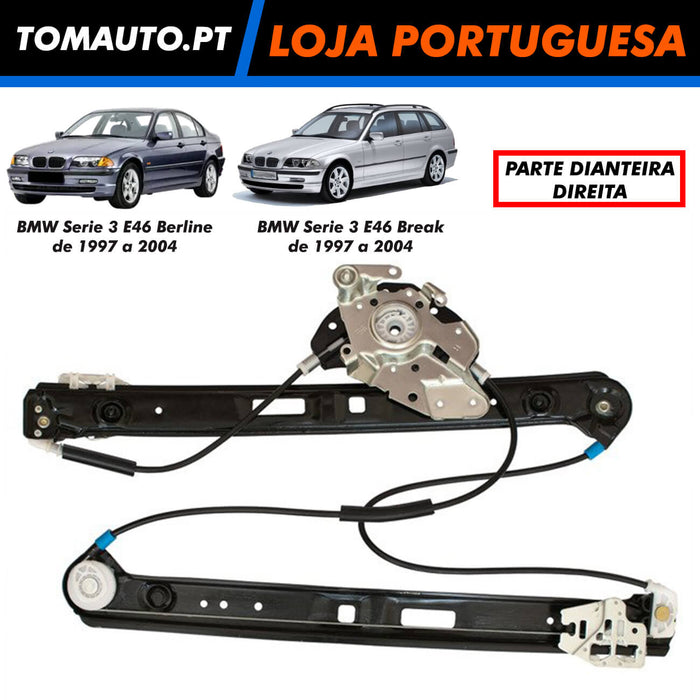

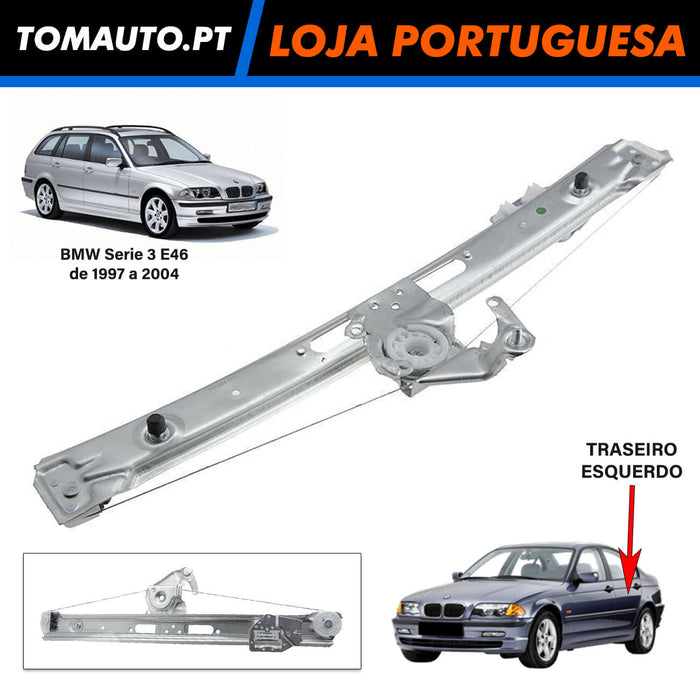

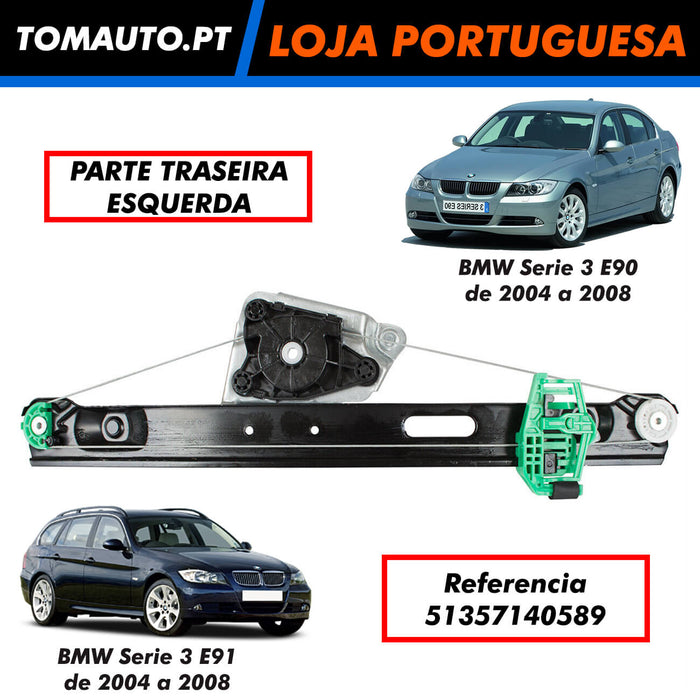

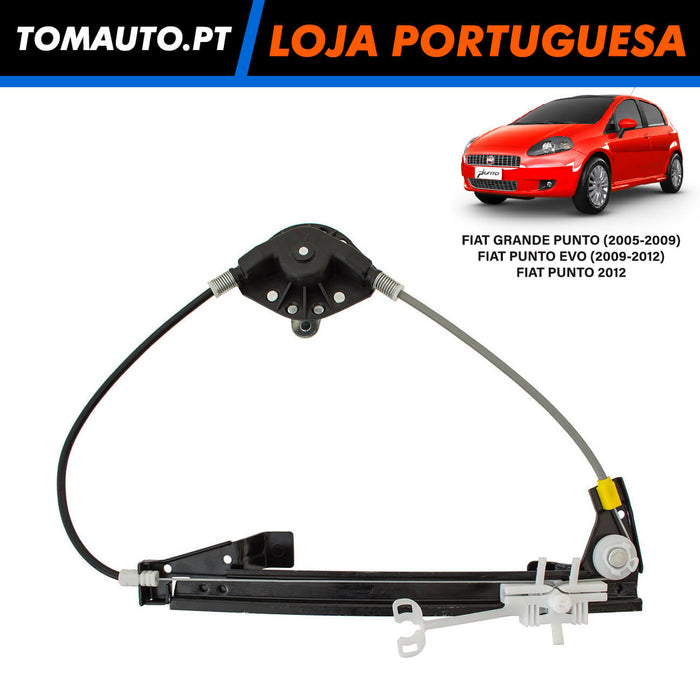

Elevador de cabo – Utiliza um motor elétrico ou manivela que enrola ou desenrola um cabo de aço num tambor. O cabo passa por roldanas e está fixado a um suporte que desliza numa guia, movendo o vidro para cima ou para baixo. É o tipo mais comum em veículos modernos.

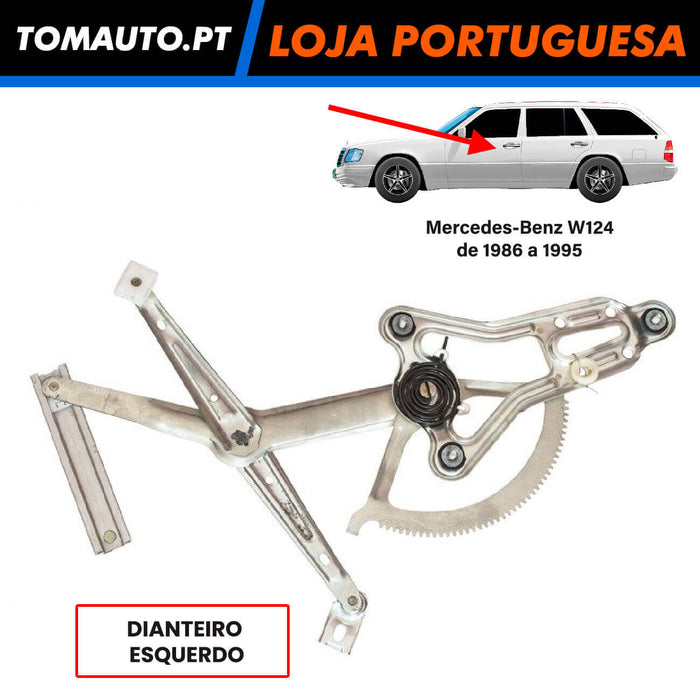

Elevador de braço cruzado (xizague/pantógrafo) – Utiliza dois braços articulados em forma de tesoura que se movem quando um motor ou manivela aciona um pinhão numa cremalheira. É mais robusto, comum em veículos mais antigos e em vidros traseiros de alguns comerciais.
Nos sistemas elétricos, existe um motor individual por porta (ou um motor por vidro). O motor tem um redutor interno que aumenta o binário e um sensor de fim de curso (ou monitorização de corrente) para parar o vidro no topo e no fundo.
Sintomas de um Elevador Avariado
Vidro não sobe nem desce (totalmente inoperante) – O motor pode estar queimado, o fusível fundido, o interruptor defeituoso ou o mecanismo bloqueado.
Vidro desce mas não sobe (ou vice-versa) – Pode indicar interruptor defeituoso (apenas uma direção funciona), motor com escovas gastas ou cablagem partida.
Vidro move-se muito devagar ou com esforço – O motor está fatigado, o mecanismo está seco ou gripado, o cabo de aço está danificado ou as guias estão sujas.
Ruídos anormais (estalos, rangidos, estalidos) – Cabo de aço a desfiar-se, roldanas partidas, braços a roçar em chapas ou engrenagens do redutor danificadas.
Vidro desalinhado ou a sair da calha – O vidro sai do trilho de guia e inclina-se, deixando uma abertura na parte superior da porta. Pode ser difícil subir ou descer.
Vidro cai subitamente para dentro da porta – O cabo de aço partiu-se ou as fixações do vidro soltaram-se. O vidro cai completamente para o interior da porta.
Motor funciona mas o vidro não se move – O redutor do motor pode estar partido (engrenagens de plástico destruídas) ou o cabo está desenrolado/partido.
Vidro funciona apenas intermitentemente – Mau contacto no interruptor, nos conectores ou fios partidos na zona da dobradiça da porta.
Causas Comuns de Avarias
-
Cabo de aço partido – A causa mais frequente em elevadores de cabo. O cabo desfia-se com o tempo e o atrito, partindo-se geralmente junto ao tambor ou às roldanas. O vidro cai de repente.
-
Roldanas partidas – As roldanas são geralmente de plástico e partem-se com o envelhecimento, fazendo o cabo saltar da guia.
-
Engrenagens do motor partidas – Muitos motores de elevador têm engrenagens internas de plástico que se esfarelam com o tempo e o esforço (especialmente se o vidro estiver duro de subir).
-
Escovas do motor gastas – As escovas de carvão do motor desgastam-se após muitos ciclos, causando funcionamento fraco ou intermitente.
-
Guias e calhas sujas ou secas – A acumulação de sujidade e a falta de lubrificação nas calhas de borracha aumentam o atrito, forçando o motor e o mecanismo.
-
Fios partidos na porta – A abertura e fecho repetido da porta fatiga os fios elétricos na zona da dobradiça, causando ruturas internas no isolamento.
-
Interruptor da porta avariado – O contacto elétrico do interruptor pode queimar ou gastar-se, impedindo o comando do motor.
Consequências de um Elevador Avariado
Segurança comprometida – Um vidro que não sobe deixa o veículo vulnerável a roubos e intempéries. Estacionar com o vidro aberto em local público é um risco. Em autoestrada ou mau tempo, é desconfortável e perigoso.
Danos no motor e mecanismo – Forçar o motor com o vidro bloqueado pode queimar o motor ou partir as engrenagens do redutor.
Danos na pintura da porta – Um vidro desalinhado pode riscar a pintura da porta ou danificar a moldura cromada.
Desconforto térmico e acústico – Com o vidro preso a meio ou no fundo, o interior do veículo fica exposto ao frio, calor, chuva e ruído exterior.
Infração (em alguns países) – Circular com um vidro avariado que não sela corretamente pode ser motivo de multa ou reprovação na inspeção periódica.
Substituição do Elevador de Vidro
A substituição do elevador de vidro é um trabalho que exige paciência e cuidado, especialmente na remoção do painel de forro da porta sem danificar os clips de fixação.
Desmontagem – Remover o painel de forro da porta (desapertar parafusos ocultos e soltar os clips com ferramenta adequada). Desconectar os conectores dos interruptores, altifalantes e outros componentes. Remover a película protetora (se existir) para aceder ao interior da porta.
Remoção do vidro e mecanismo – Baixar o vidro até uma posição que permita aceder aos parafusos de fixação do vidro ao elevador. Soltar o vidro e retirá-lo pela abertura superior da porta (com cuidado para não riscar). Desapertar os parafusos que fixam o elevador à chapa interior da porta e retirar o conjunto (motor + mecanismo).
Substituição – Instalar o novo elevador (de preferência completo com motor, caso contrário, transferir o motor antigo para o novo mecanismo). Fixar os parafusos com binário correto. Recolocar o vidro e apertar as fixações. Lubrificar as guias e calhas com spray de silicone ou massa específica.
Teste – Antes de montar o painel de forro, ligar o motor e testar algumas subidas e descidas completas para verificar o alinhamento do vidro e a ausência de ruídos anormais.
Recomendações – Se o motor estiver fatigado (lento ou ruidoso), substituir também o motor em conjunto com o mecanismo. Utilizar um elevador de qualidade equivalente à original. Substituir os clips de fixação do painel de forro (muitos partem na desmontagem) para evitar ruídos parasitas.
