O módulo de controlo HVAC (Heating, Ventilation and Air Conditioning), é a "centralina" que gere todo o sistema de aquecimento, ventilação e ar condicionado do veículo . É este componente que recebe os comandos do condutor – a temperatura selecionada, a velocidade da ventoinha, a direção do ar – e os traduz em ações concretas nos diversos atuadores do sistema.
Ao contrário do que muitos pensam, o módulo de comando não é apenas o painel com botões e mostradores que vemos no tablier. Esse painel é a interface de utilizador ou HMI (Human-Machine Interface) . O módulo de comando propriamente dito é uma unidade eletrónica que, na maioria dos veículos modernos, está escondida atrás do painel de instrumentos ou na consola central, e comunica com a interface através de redes de dados como CAN ou LIN .
Como Funciona o Módulo de Comando HVAC
O princípio de funcionamento é relativamente simples mas sofisticado. O módulo de comando recebe sinais de entrada de várias fontes, processa essa informação e envia comandos de saída para os atuadores.
As entradas do sistema incluem os comandos do condutor através do painel de controlo – temperatura desejada, velocidade da ventoinha, direção do ar e ativação do ar condicionado . Incluem também os sensores de temperatura interior e exterior, sensor de radiação solar, sensores de temperatura dos dutos de ar e, em sistemas mais avançados, sensores de humidade e qualidade do ar .
Com base nestas entradas, o módulo de comando controla vários atuadores: o motor da ventoinha, que determina o volume de ar soprado para o habitáculo ; os motores das portas de mistura, que regulam a temperatura do ar ; os motores das portas de direção, que escolhem para onde o ar é soprado – vidro, painel, pés ; a válvula de recirculação, que alterna entre ar exterior e ar recirculado; e o compressor do ar condicionado, que liga ou desliga conforme a necessidade de arrefecimento .
Em veículos elétricos e híbridos, o módulo de comando tem funções adicionais, como o controlo do aquecedor elétrico (PTC) ou da bomba de calor, uma vez que não há motor de combustão para fornecer calor .
Tipos de Sistemas de Controlo de Climatização
Existem dois tipos principais de sistemas de controlo de climatização nos veículos.
Controlo Manual (EMTC)
O sistema de controlo manual, também conhecido como EMTC (Electronic Manual Temperature Control), é o mais simples e comum em veículos de gama baixa e média . O condutor controla diretamente cada função – velocidade da ventoinha, direção do ar, temperatura – através de botões e mostradores. O módulo de comando limita-se a executar as ordens dadas, sem qualquer automatismo. A temperatura é regulada misturando ar quente e ar frio numa proporção controlada pelo condutor.
Controlo Automático (EATC)
O sistema de controlo automático, também conhecido como EATC (Electronic Automatic Temperature Control) ou climatização automática, é mais sofisticado. O condutor define uma temperatura de conforto – por exemplo, 22°C – e o módulo de comando gere automaticamente a velocidade da ventoinha, a direção do ar e a ativação do ar condicionado para atingir e manter essa temperatura . Os sistemas mais avançados são de duas zonas, permitindo temperaturas diferentes para o condutor e passageiro, ou mesmo de quatro zonas, com controlo individual para todos os ocupantes .
Componentes que o Módulo de Comando Controla
O módulo de comando de climatização está ligado a vários componentes no veículo. Conhecer estes componentes ajuda a perceber onde pode estar o problema quando o sistema não funciona corretamente.

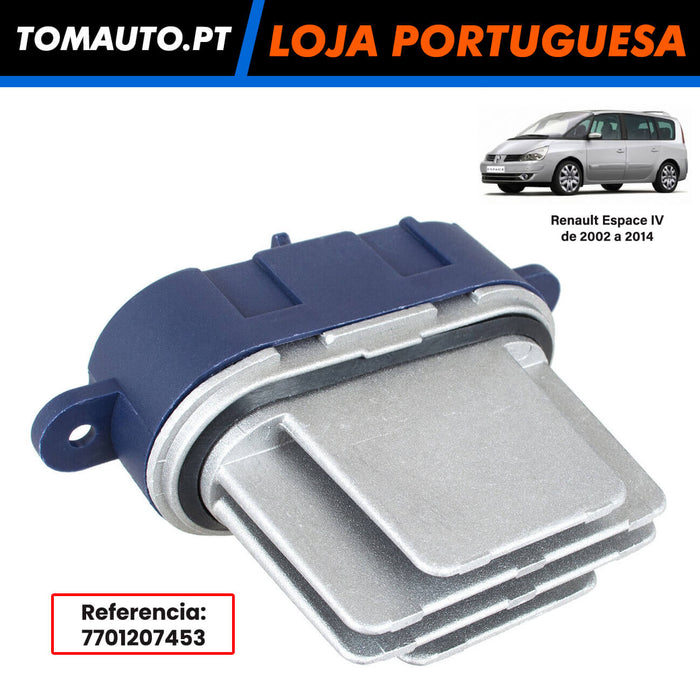

O motor da ventoinha é responsável por soprar o ar para dentro do habitáculo. O módulo de comando controla a sua velocidade através de um sinal PWM ou de resistências . Se a ventoinha não funciona a nenhuma velocidade, o problema pode ser o motor, as resistências ou o próprio módulo. Se funciona apenas a algumas velocidades, as resistências são a causa mais provável.
Os atuadores das portas são pequenos motores que movem as portas de mistura de ar dentro do sistema HVAC . Existem vários atuadores: um para a temperatura (mistura de ar quente e frio), um ou mais para a direção do ar, e um para a recirculação. Se a temperatura não muda quando roda o botão, ou se o ar não sai pelos sítios corretos, um atuador pode estar avariado.
O compressor do ar condicionado é o componente que comprime o gás refrigerante, permitindo o arrefecimento do ar. O módulo de comando ativa o compressor através de um relé ou de uma comunicação com a centralina do motor . Se o ar condicionado não arrefece, o problema pode ser falta de gás, compressor avariado, ou um problema elétrico no comando.
Os sensores de temperatura fornecem informação crucial ao módulo de comando. O sensor de temperatura interior está geralmente localizado no painel de instrumentos, enquanto o sensor de temperatura exterior está montado atrás do para-choques dianteiro . O sensor de radiação solar mede a intensidade da luz solar para compensar o aquecimento adicional do habitáculo .
Sintomas de um Módulo de Comando Avariado
Os problemas no módulo de comando de climatização podem manifestar-se de várias formas. Fique atento a estes sinais:
O sistema não responde aos comandos do painel de controlo – a ventoinha não liga, a temperatura não muda, a direção do ar não se altera. Neste caso, o problema pode estar no módulo, no painel ou na comunicação entre eles.
A ventoinha funciona mas o ar não sai pelos sítios corretos – por exemplo, pede ar no painel mas sai no vidro ou nos pés. Isto indica um problema nos atuadores de direção, que podem estar avariados ou a receber comandos errados do módulo.
A temperatura não corresponde ao valor selecionado – o ar está sempre frio ou sempre quente, mesmo após ajustar o botão. O atuador da porta de mistura pode estar preso, ou o sensor de temperatura interior pode estar a dar leituras erradas ao módulo.
O ar condicionado não liga ou liga e desliga de forma irregular. Pode ser falta de gás, mas também pode ser um problema no sensor de pressão do sistema ou no próprio módulo.
O sistema de climatização funciona de forma intermitente – ora funciona, ora não. Mau contacto no módulo, na cablagem ou nos conectores é uma causa comum.
A luz de aviso no painel de instrumentos – alguns veículos têm uma luz específica para avarias no sistema de climatização. Outros usam a luz genérica de aviso.
Causas Comuns de Falhas no Módulo de Comando
As principais razões para avarias no módulo de comando de climatização incluem:
Problemas de comunicação na rede CAN ou LIN são frequentes. O módulo de comando troca informação com o painel de controlo e com outras centrais do veículo através da rede de dados. Se houver um problema de comunicação – por exemplo, um fio partido ou um conector corroído – o sistema pode deixar de funcionar.
Falhas nos atuadores são muitas vezes confundidas com problemas no módulo. Um atuador de temperatura preso pode dar a impressão de que o módulo não está a enviar os comandos corretos. Por isso, é importante diagnosticar corretamente antes de substituir o módulo .
Problemas de alimentação – se o módulo não receber corrente, não funciona. Verifique os fusíveis e os relés antes de substituir o módulo. A corrosão dos conectores é outra causa comum, especialmente em veículos com muitos anos ou expostos a humidade.
Por fim, o próprio módulo pode ter uma avaria interna, como um componente eletrónico queimado ou uma solda fria. Isto é mais comum em veículos antigos ou após um pico de tensão na bateria.
